Livre Formulaire de Mécanique Pièces de Construction

Le Livre Formulaire de Mécanique Pièces de Construction est une référence technique destinée aux étudiants, techniciens et ingénieurs qui ont besoin de données pratiques, de formules et de méthodes de calcul relatives aux principaux éléments mécaniques utilisés dans les machines industrielles. L’ouvrage rassemble dans un seul document les notions essentielles concernant les assemblages, la transmission des efforts, les composants normalisés et le dimensionnement de nombreuses pièces couramment utilisées dans la construction mécanique.

Ce type de formulaire constitue un outil particulièrement utile lors des études de conception, du dimensionnement de composants ou de la préparation d’examens en génie mécanique.

---

Présentation générale de l’ouvrage

Le livre Formulaire de mécanique : Pièces de construction de Youde Xiong, publié par Eyrolles, est consacré aux éléments mécaniques qui assurent les fonctions de guidage, de liaison, de fixation et de transmission des efforts dans les systèmes mécaniques. [editions-e…rolles.com], [fnac.com]

Il couvre notamment :

• Les axes
• Les arbres cannelés
• Les roulements
• Les ressorts
• Les amortisseurs
• Les assemblages boulonnés
• Les goupilles
• Les clavettes
• Les rivets

L’objectif principal est de fournir rapidement les données techniques, formules et règles de calcul nécessaires au dimensionnement et à la vérification des composants mécaniques. [sti.passtek.net], [editions-e…rolles.com]

---

Pourquoi utiliser un formulaire de mécanique ?

Dans les projets industriels, les ingénieurs utilisent fréquemment des formulaires techniques pour :

• Vérifier la résistance d’une pièce
• Choisir un élément normalisé
• Calculer une charge admissible
• Sélectionner un roulement
• Déterminer un diamètre d’arbre
• Vérifier un assemblage vissé

L’avantage principal est la rapidité d’accès à l’information technique sans devoir consulter plusieurs manuels spécialisés.

---

Les principaux chapitres abordés

Selon le sommaire du livre, les thèmes traités couvrent l’essentiel des pièces de construction mécanique utilisées dans l’industrie. [sti.passtek.net], [archive.org]

Axes et arbres cannelés

Les axes et arbres assurent la transmission ou le support des efforts mécaniques.

Axe

Un axe est généralement destiné à supporter des éléments tournants sans transmettre de couple important.

Applications :

• Roues
• Poulies
• Galets
• Articulations

Arbre cannelé

L’arbre cannelé transmet un couple mécanique grâce à des dents longitudinales usinées sur sa périphérie.

Avantages :

• Transmission de couples élevés
• Bon centrage
• Montage et démontage faciles
• Possibilité de translation axiale

Applications :

• Boîtes de vitesses
• Machines-outils
• Réducteurs industriels

---

Roulements

Les roulements sont des composants essentiels permettant de guider un arbre en rotation tout en réduisant les frottements.

Types principaux

Type de roulement	Charge radiale	Charge axiale
À billes	Bonne	Moyenne
À rouleaux cylindriques	Élevée	Faible
À rotule	Très élevée	Moyenne
À rouleaux coniques	Élevée	Élevée

Charge dynamique

La durée de vie théorique des roulements est souvent estimée grâce à la formule :$$L_{10}=\left(\frac{C}{P}\right)^p$$L10​=(PC​)p

où :

• $L_{10}$L10​ : durée de vie nominale
• $C$C : charge dynamique de base
• $P$P : charge équivalente
• $p$p : exposant dépendant du type de roulement

Cette relation est utilisée pour sélectionner correctement un roulement en fonction des charges de service.

---

Ressorts mécaniques

Les ressorts permettent de stocker et restituer de l’énergie mécanique.

Ressort hélicoïdal de compression

C’est le type le plus utilisé dans les équipements industriels.

Applications :

• Soupapes
• Suspensions
• Presse mécanique
• Dispositifs de sécurité

Loi de Hooke

Le comportement élastique d’un ressort est décrit par :$$F=k \times x$$F=k×x

Avec :

• $F$F : force (N)
• $k$k : raideur du ressort (N/mm ou N/m)
• $x$x : déplacement (mm ou m)

Exemple

Données :

• $k=50 \,N/mm$k=50N/mm
• $x=10\,mm$x=10mm

Calcul :$$F=50 \times 10$$F=50×10

Résultat :$$F=500\,N$$F=500N

Le ressort exerce une force de 500 N.

---

Amortisseurs élastiques et pneumatiques

Les amortisseurs réduisent les vibrations et absorbent les chocs mécaniques.

Fonctions principales

• Réduction des vibrations
• Protection des structures
• Diminution du bruit
• Amélioration de la durée de vie des équipements

Applications industrielles

• Convoyeurs
• Presses
• Robots industriels
• Machines de conditionnement

---

Boulonnerie et visserie

Les assemblages vissés figurent parmi les systèmes d’assemblage les plus répandus en construction mécanique.

Avantages

• Démontables
• Faciles à contrôler
• Normalisés
• Économiques

Classes de résistance

Les boulons sont généralement identifiés par des classes telles que :

• 4.6
• 5.8
• 8.8
• 10.9
• 12.9

Plus la classe est élevée, plus la résistance mécanique augmente.

Vérifications importantes

Lors du dimensionnement, il faut vérifier :

• La traction
• Le cisaillement
• La pression de contact
• Le risque de desserrage

---

Goupilles

Une goupille est un élément mécanique utilisé pour :

• Positionner des pièces
• Transmettre de faibles couples
• Immobiliser des composants

Types courants

Type	Utilisation
Goupille cylindrique	Positionnement précis
Goupille conique	Centrage
Goupille élastique	Assemblage démontable
Goupille fendue	Sécurité

Applications :

• Réducteurs
• Moyeux
• Leviers
• Articulations

---

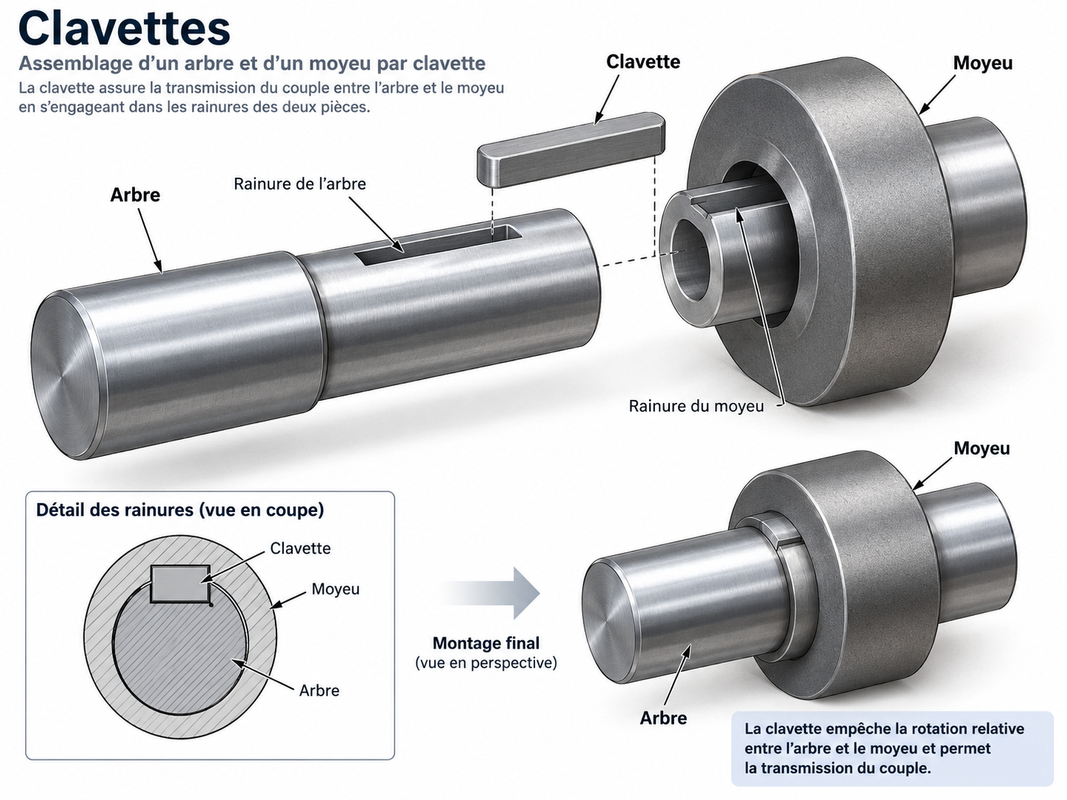

Clavettes

Les clavettes assurent la transmission du couple entre un arbre et un moyeu.

Types de clavettes

Clavette parallèle

La plus utilisée dans les transmissions mécaniques.

Clavette tangentielle

Adaptée aux couples élevés.

Clavette disque (Woodruff)

Utilisée dans les mécanismes nécessitant un bon positionnement.

Contrôle principal

Une clavette doit résister :

• Au cisaillement
• À l’écrasement

---

Rivets

Le rivetage constitue une méthode d’assemblage permanente.

Avantages

• Bonne tenue à la fatigue
• Absence de desserrage
• Fiabilité élevée

Applications

• Construction aéronautique
• Charpentes métalliques
• Chaudronnerie
• Structures industrielles

---

Résistance des matériaux appliquée aux pièces de construction

La résistance des matériaux occupe une place importante dans le dimensionnement des composants mécaniques.

Contrainte normale

La contrainte de traction est calculée par :$$\sigma=\frac{F}{S}$$σ=SF​

Avec :

• $\sigma$σ : contrainte (Pa ou MPa)
• $F$F : effort appliqué (N)
• $S$S : section résistante (mm² ou m²)

Exemple

Données :

• Effort : $20000\,N$20000N
• Section : $100\,mm^2$100mm2

Calcul :$$\sigma=\frac{20000}{100}$$σ=10020000​

Résultat :$$\sigma=200\,MPa$$σ=200MPa

Cette valeur est comparée à la limite admissible du matériau choisi.

---

Applications industrielles des pièces de construction

Les composants étudiés dans le formulaire sont présents dans pratiquement tous les secteurs industriels :

Secteur	Composants utilisés
Automobile	Roulements, vis, ressorts
Machines-outils	Arbres cannelés, clavettes
Énergie	Boulonnerie, amortisseurs
Agroalimentaire	Roulements, axes
Robotique	Guidages, ressorts
Maintenance industrielle	Tous les éléments de liaison

---

Exemple d’application

Dimensionnement simplifié d’un boulon en traction

Données

• Charge appliquée : 12 kN
• Section résistante : 84 mm²

Formule

$$\sigma=\frac{F}{S}$$σ=SF​

Calcul

$$\sigma=\frac{12000}{84}$$σ=8412000​$$\sigma=142,9\,MPa$$σ=142,9MPa

Résultat

Le boulon subit une contrainte d’environ :$$143\,MPa$$143MPa

Cette valeur devra rester inférieure à la contrainte admissible de la classe de résistance choisie.

---

Avantages du livre pour les étudiants et techniciens

Pour les étudiants

• Révision rapide des notions fondamentales
• Préparation aux examens
• Aide aux travaux dirigés
• Vérification des calculs

Pour les techniciens

• Consultation rapide en atelier
• Support de maintenance
• Choix des composants mécaniques

Pour les ingénieurs

• Pré-dimensionnement des pièces
• Calculs de vérification
• Référence technique pratique

---

Bonnes pratiques lors de l’utilisation d’un formulaire mécanique

• Vérifier les unités utilisées.
• Contrôler les hypothèses de calcul.
• Se référer aux normes applicables.
• Utiliser les coefficients de sécurité appropriés.
• Vérifier la compatibilité des matériaux.
• Tenir compte des conditions réelles de fonctionnement.

---

Questions fréquentes

Ce livre est-il adapté aux débutants ?

Oui, à condition de posséder les bases de mécanique générale et de résistance des matériaux.

Quels composants mécaniques sont étudiés ?

Axes, arbres cannelés, roulements, ressorts, amortisseurs, boulons, goupilles, clavettes et rivets.

Le livre contient-il des formules de calcul ?

Oui, il regroupe de nombreuses formules utilisées pour le dimensionnement des éléments mécaniques.

Est-il utile pour la maintenance industrielle ?

Oui, notamment pour l’identification, le choix et la vérification des composants mécaniques.

Convient-il aux étudiants en génie mécanique ?

Oui, il est spécifiquement destiné aux étudiants, techniciens et ingénieurs. [fnac.com], [editions-e…rolles.com]

Les roulements sont-ils traités en détail ?

Oui, le livre aborde les types de roulements, les efforts, la durée de vie et les critères de sélection. [sti.passtek.net], [archive.org]

Peut-il remplacer un manuel complet de conception mécanique ?

Non. Il constitue principalement un outil de référence et de calcul rapide.

---

Conclusion

Le Livre Formulaire de Mécanique Pièces de Construction constitue une ressource particulièrement utile pour les étudiants, techniciens et ingénieurs souhaitant disposer d’un recueil pratique de formules, méthodes de calcul et données techniques. Les chapitres consacrés aux roulements, ressorts, assemblages vissés, clavettes, goupilles et rivets permettent de couvrir une grande partie des besoins rencontrés en conception mécanique, maintenance industrielle et construction des machines.
