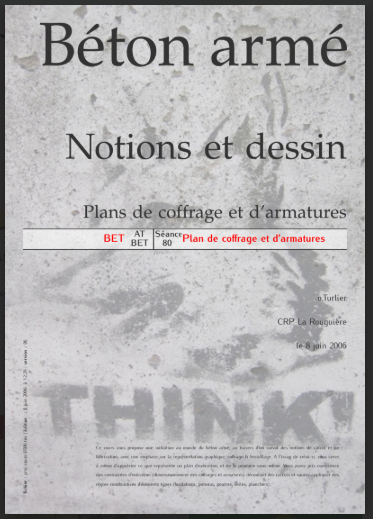

Béton Armé Notions Et Dessin Plans De Coffrage Et D’armatures

béton armé notions et dessin plans de coffrage et d'armatures

béton armé notions et dessin plans de coffrage et d’armatures

Béton Armé : Tout Savoir sur les Plans de Coffrage et d’Armature

Introduction

Le béton armé est le matériau phare de la construction moderne. Robuste, durable et polyvalent, il allie la résistance du béton à la souplesse de l’acier pour former des structures capables de supporter d’énormes charges. Mais avant de couler le béton, une étape cruciale intervient : la conception des plans de coffrage et d’armature.

Que vous soyez étudiant en génie civil, dessinateur projeteur ou professionnel du BTP, comprendre ces plans est essentiel. Dans cet article, nous allons démystifier le béton armé, expliquer comment lire et interpréter les plans, et vous donner des conseils pratiques pour éviter les erreurs courantes.


1. Le Béton Armé : Un Matériau Ingénieux

1.1 Pourquoi Associer Béton et Acier ?

Le béton est excellent pour résister à la compression (écrasement), mais il se fissure sous traction (étirement). L’acier, lui, résiste très bien à la traction. En combinant les deux, on obtient un matériau composite idéal pour les poutres, dalles et poteaux.

1.2 Les Éléments Clés d’une Structure en Béton Armé

  • Poutres → Portent les charges horizontales (planchers, toits).
  • Dalles → Supportent le poids des personnes, meubles, etc.
  • Poteaux → Transmettent les charges aux fondations.
  • Fondations → Ancrent la structure dans le sol.

Exemple concret : Dans un immeuble, les poutres et dalles répartissent le poids vers les poteaux, qui le transmettent aux fondations. Sans armatures en acier, le béton se fissurerait sous l’effet des charges.


2. Dessiner un Plan de Béton Armé : Les Règles à Connaître

2.1 Les Normes à Respecter (Eurocode, DTU…)

Les plans doivent suivre des normes strictes pour garantir la sécurité. En Europe, l’Eurocode 2 est la référence pour le béton armé.

Symboles à connaître :

  • Ø10 → Barre d’acier de 10 mm de diamètre.
  • HA 500 → Acier Haute Adhérence (résistance 500 MPa).
  • E = 15 cm → Espacement de 15 cm entre les armatures.

2.2 Comment Représenter les Armatures ?

  • Barres longitudinales → Parallèles à la poutre (principales résistantes).
  • Étriers → Armatures en U qui maintiennent les barres en place.
  • Treillis soudés → Grilles utilisées pour les dalles.

Astuce : Sur un plan, les armatures sont souvent représentées en rouge pour les distinguer du coffrage (bleu ou noir).


3. Lire un Plan de Coffrage (Pas à Pas)

3.1 À Quoi Sert le Coffrage ?

Le coffrage est un moule temporaire qui donne sa forme au béton avant qu’il ne durcisse. Le plan de coffrage indique :

  • Les dimensions exactes (épaisseur, longueur, hauteur).
  • Les niveaux (altitudes, pentes).
  • Les ouvertures (pour les gaines, tuyaux…).

3.2 Exemple : Lecture d’un Plan de Poutre

  1. Repérer les cotes → Largeur, hauteur, longueur.
  2. Vérifier les niveaux → Niveau fini, hauteur sous plafond.
  3. Identifier les réserves → Emplacements pour passages techniques.

Erreur fréquente : Oublier de prévoir les trous pour les gaines électriques → Gros problème après coulage !


4. Comprendre un Plan d’Armature (Avec Exemple)

4.1 Que Trouve-t-on sur un Plan de Ferraillage ?

  • Type et diamètre des barres (ex. 6 x Ø12 = 6 barres de 12 mm).
  • Espacement des étriers (ex. E = 20 cm).
  • Longueurs d’ancrage (partie de l’armature qui doit être encastrée).

4.2 Cas Pratique : Ferraillage d’une Poutre

  • Armatures supérieures → 3 barres HA Ø14.
  • Armatures inférieures → 2 barres HA Ø12.
  • Étriers → Ø8 tous les 15 cm.

À retenir : Plus la charge est importante, plus les diamètres des barres et la densité des étriers augmentent.


5. Les Pièges à Éviter

5.1 Erreurs Fréquentes sur les Plans

  • Enrobage insuffisant → Distance entre l’armature et l’extérieur du béton (minimum 3 cm pour éviter la corrosion).
  • Recouvrements mal calculés → Les barres doivent se chevaucher suffisamment (ex. 40 x diamètre pour l’acier HA).
  • Oublier les chaînages → Liaisons entre poteaux et poutres.

5.2 Vérifications Avant Coulage

✅ Contrôler les dimensions du coffrage.
✅ Valider le nombre et la position des armatures.
✅ S’assurer que les aciers sont bien fixés (pas de déplacement pendant le coulage).


Conclusion

Les plans de coffrage et d’armature sont les véritables guides d’une construction en béton armé. Une bonne compréhension de ces documents permet d’éviter les malfaçons et d’optimiser la résistance des structures.

Prochaine étape ?

  • S’entraîner avec des plans réels (demandez des exemples à votre école ou entreprise).
  • Utiliser des logiciels comme AutoCAD ou Revit pour s’habituer à la modélisation 3D.
  • Consulter l’Eurocode 2 pour approfondir les calculs de ferraillage.

💡 Le saviez-vous ? Une erreur de 5 cm dans le positionnement des armatures peut réduire de 30% la résistance d’une poutre ! Alors, à vos plans, prêts, partez ! 🚀
